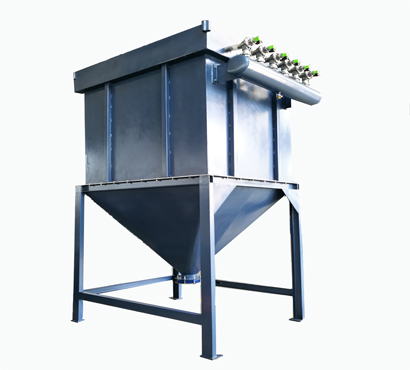

除尘器主要由上箱体,中箱体,灰斗,进气均衡管,支撑滤袋,喷射装置和排灰装置组成。含尘气体从集尘器的进气均衡管进入每个子室的灰斗,在灰斗导引装置的引导下,大颗粒灰尘被分离并直接落入灰斗,而较细的灰尘均匀进入中间箱吸附在滤袋的外表面上,清洁气体穿过滤袋进入上箱,并通过离线阀和排气管排放到大气中。随着过滤条件的发展,滤袋上的灰尘越来越多。当设备电阻达到限定的电阻值(通常设置为1500Pa)时,灰尘清洁控制设备将设置压差或灰尘清洁时间。设定值自动关闭后,打开第一个房间的离线阀,并根据设定程序打开电控脉冲阀以停止吹气。立即吹入压缩空气,以增加滤袋中的压力,并抖落滤袋上的灰尘。 (即使可以更彻底地清除粘性细粉尘),也可以通过排灰机构将其排出。
工作原理
含尘气体通过管道进入过滤室,较粗的颗粒直接掉入料斗的底部。细小灰尘颗粒进入空气流向上方进入过滤室的中下部,灰尘积聚在过滤袋的外表面。过滤后的气体进入上箱,然后由风扇将其排放到空气中。当滤袋表面的灰尘继续增加时,脉冲控制器开始工作,脉冲阀一一打开,压缩空气通过喷嘴吹扫以清洁滤袋,从而滤袋突然膨胀。表面上的灰尘迅速离开滤袋并落入料斗,打开排放阀,灰尘被收集。
